RFS500 Serie

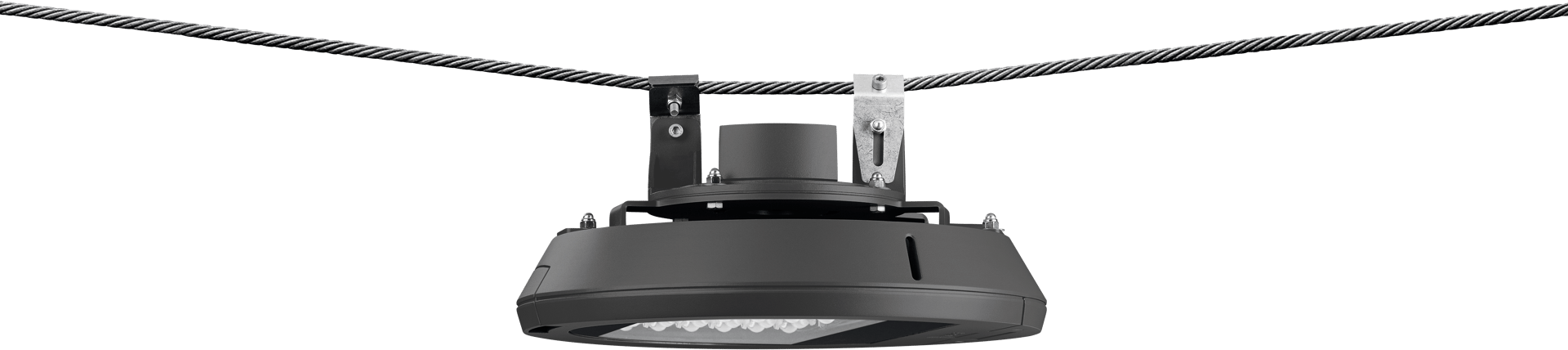

RFS530 LED

Static White

Familienauswahl:

H81 ⌀460 mm | RFS530 LED H82 ⌀570 mm | RFS540 LED
Startseite
Produkte
Hängeleuchten
RFS530 LED
Familiendatenblatt Installationsanleitung Weitere Downloads

IP66, SKI. SKII auf Anfrage. IK07. Korrosionsbeständiger Aluminiumguss. PCS beschichtete Edelstahlschrauben, 5CE Korrosionsschutz. CCG® Controlled Compression Gasket Silikondichtung. Entspiegeltes Sicherheitsglas, abklappbar mit Schutzschalter zur automatischen Netztrennung. Eingebaute elektronische Betriebsgeräte, thermisch getrennt. CAD-optimierte OLC® One LED Concept Technik zur Lichtlenkung und Entblendung. Eingebaute LED Platine. Die Leuchte wird anschlussfertig geliefert und muss zur Installation nicht geöffnet werden. Variante mit 2200 K erhältlich, bei Bestellung bitte angeben. Inklusive Seilaufhängung für Seildurchmesser 6-12 mm. Seil-Neigungswinkelausgleich: max. 10°.

RFS530 LED Schematics
Farben
RAL9004 Signalschwarz
RAL9006 Weißaluminium
RAL9007 Graualuminium
RAL7016 Anthrazitgrau
RAL9016 Verkehrsweiß
Materialinformationen
GehäuseKorrosionsbeständiges Aluminium
SchraubenPCS beschichtete Edelstahlschrauben
DichtungCCG® Silikondichtung
SchlagfestigkeitIK07
SchutzartIP66
OberflächenbehandlungPulverbeschichtung in RAL9004, RAL9006, RAL9007 und RAL9016
Korrosionsbeständigkeit5CE
InstallationInklusive Seilaufhängung für Seildurchmesser 6-12 mm. Seil-Neigungswinkelausgleich: max. 10°.
Elektrische Informationen
Netzgerät / VorschaltgerätEingebaute elektronische Betriebsgeräte
Leistungsfaktor< 0,9
Netz220-240V / 50-60 Hz
Überspannungsschutz6/6 kV (optional SP10)
Weitere Informationen
LebensdauerTa=25° L90B10 > 90000h
EnergieeffizienzklasseC-D (Lichtquelle)

Bemessungslichtstrom

To

Leistung

To
ArtikelnummerLichtverteilungLichtquelleBemessungslichtstromCRISpezifikationenPhotometrie
TextPDF
111-0697asymmetrisch seitlich [S60]LED-24/24W/24W / 700 mA - 4000 K6498.380
111-0706asymmetrisch seitlich [S60]LED-12/6W/6W / 350 mA - 3000 K1705.880
111-0707asymmetrisch seitlich [S60]LED-12/6W6W / 350 mA - 4000 K1870.880
111-0708asymmetrisch seitlich [S60]LED-24/12W/12W / 350 mA - 3000 K3411.580
111-0709asymmetrisch seitlich [S60]LED-24/12W/12W / 350 mA - 4000 K3741.780
111-0710asymmetrisch seitlich [S65]LED-12/6W/6W / 350 mA - 3000 K1690.280
111-0711asymmetrisch seitlich [S65]LED-12/6W6W / 350 mA - 4000 K1853.880
111-0712asymmetrisch seitlich [S65]LED-24/12W/12W / 350 mA - 3000 K3380.480
111-0713asymmetrisch seitlich [S65]LED-24/12W/12W / 350 mA - 4000 K3707.580
111-0714asymmetrisch seitlich [S70]LED-12/6W/6W / 350 mA - 3000 K1616.280
111-0715asymmetrisch seitlich [S70]LED-12/6W6W / 350 mA - 4000 K1772.680
111-0716asymmetrisch seitlich [S70]LED-24/12W/12W / 350 mA - 3000 K3232.480
111-0717asymmetrisch seitlich [S70]LED-24/12W/12W / 350 mA - 4000 K3545.280
111-0718asymmetrisch seitlich [S60]LED-12/12W/12W / 700 mA - 3000 K3039.580
111-0719asymmetrisch seitlich [S60]LED-12/12W/12W / 700 mA - 4000 K3249.280
111-0720asymmetrisch seitlich [S60]LED-24/24W/24W / 700 mA - 3000 K6079.180
111-0721asymmetrisch seitlich [S65]LED-12/12W/12W / 700 mA - 3000 K3011.880
111-0722asymmetrisch seitlich [S65]LED-12/12W/12W / 700 mA - 4000 K3219.580
111-0723asymmetrisch seitlich [S65]LED-24/24W/24W / 700 mA - 3000 K6023.680
111-0724asymmetrisch seitlich [S65]LED-24/24W/24W / 700 mA - 4000 K643980
111-0725asymmetrisch seitlich [S70]LED-12/12W/12W / 700 mA - 3000 K2879.980
111-0726asymmetrisch seitlich [S70]LED-12/12W/12W / 700 mA - 4000 K3078.580
111-0727asymmetrisch seitlich [S70]LED-24/24W/24W / 700 mA - 3000 K5759.880
111-0728asymmetrisch seitlich [S70]LED-24/24W/24W / 700 mA - 4000 K615780
111-1088asymmetrisch seitlich [S60]LED-12/6W/6W / 350 mA - 2700 K1595.780
111-1089asymmetrisch seitlich [S60]LED-12/12W/12W / 700 mA - 2700 K2829.980
111-1090asymmetrisch seitlich [S60]LED-24/12W/12W / 350 mA - 2700 K3191.480
111-1091asymmetrisch seitlich [S60]LED-24/24W/24W / 700 mA - 2700 K5659.880
111-1092asymmetrisch seitlich [S65]LED-12/6W/6W / 350 mA - 2700 K1581.180
111-1093asymmetrisch seitlich [S65]LED-12/12W/12W / 700 mA - 2700 K2804.180
111-1094asymmetrisch seitlich [S65]LED-24/12W/12W / 350 mA - 2700 K3162.380
111-1095asymmetrisch seitlich [S65]LED-24/24W/24W / 700 mA - 2700 K5608.180
111-1096asymmetrisch seitlich [S70]LED-12/6W/6W / 350 mA - 2700 K1511.980
111-1097asymmetrisch seitlich [S70]LED-12/12W/12W / 700 mA - 2700 K2681.380
111-1098asymmetrisch seitlich [S70]LED-24/12W/12W / 350 mA - 2700 K3023.880
111-1099asymmetrisch seitlich [S70]LED-24/24W/24W / 700 mA - 2700 K5362.680
111-1088-70asymmetrisch seitlich [S60]LED-12/6W/6W / 350 mA - 2700 K1705.870
111-1092-70asymmetrisch seitlich [S65]LED-12/6W/6W / 350 mA - 2700 K1690.270
111-1096-70asymmetrisch seitlich [S70]LED-12/6W/6W / 350 mA - 2700 K1616.270
111-0706-70asymmetrisch seitlich [S60]LED-12/6W/6W / 350 mA - 3000 K1980.970
111-0710-70asymmetrisch seitlich [S65]LED-12/6W/6W / 350 mA - 3000 K1962.870
111-0714-70asymmetrisch seitlich [S70]LED-12/6W/6W / 350 mA - 3000 K1876.970
111-0707-70asymmetrisch seitlich [S60]LED-12/6W/6W / 350 mA - 4000 K2090.970
111-0711-70asymmetrisch seitlich [S65]LED-12/6W/6W / 350 mA - 4000 K2071.870
111-0715-70asymmetrisch seitlich [S70]LED-12/6W/6W / 350 mA - 4000 K1981.170
111-1089-70asymmetrisch seitlich [S60]LED-12/12W/12W / 700 mA - 2700 K3039.570
111-1093-70asymmetrisch seitlich [S65]LED-12/12W/12W / 700 mA - 2700 K3011.870
111-1097-70asymmetrisch seitlich [S70]LED-12/12W/12W / 700 mA - 2700 K2879.970
111-0718-70asymmetrisch seitlich [S60]LED-12/12W/12W / 700 mA - 3000 K3458.870
111-0721-70asymmetrisch seitlich [S65]LED-12/12W/12W / 700 mA - 3000 K3427.270
Einträge 1 bis 50 von 72.

Accessories

ArtikelnummerTitelSpezifikationen
TextPDF
430-0001Eco Step Dim® Basic LED
