DOC100 Serie

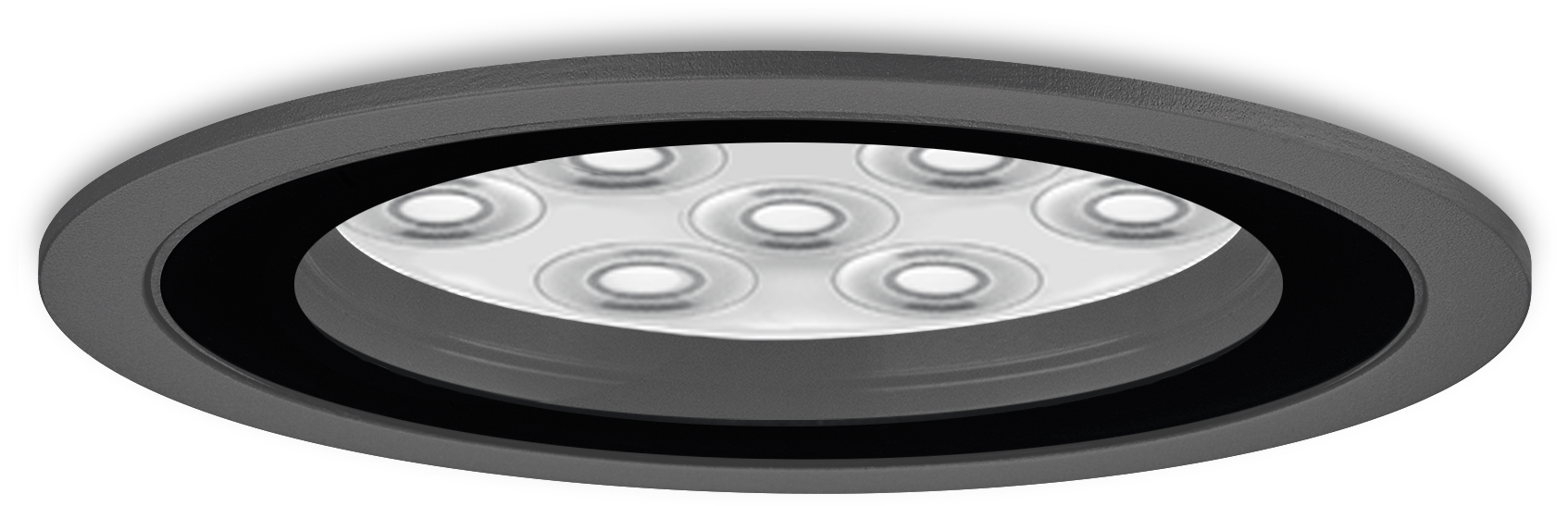

DOC120 LED

Static White Darklight Darklight + Tunable White

Familienauswahl:

DOC110 LED
Depth: 96 mm
Diameter ⌀: 117 mm
DOC120 LED
Depth: 96 mm
Diameter ⌀: 155 mm
DOC140 LED
Depth: 96 mm
Diameter ⌀: 216 mm
Startseite
Produkte
Downlights
DOC120 LED
Familiendatenblatt Installationsanleitung Weitere Downloads

IP66, Classe I. Classe II sur demande. IK07. Corps en fonte d'aluminium. Visserie inox avec traitement PCS. Protection contre la corrosion 5CE. Joint CCG®. Verre de sécurité. Deux entrées de câble. Version en 2200K disponible. À préciser lors de la demande de devis. Luminaire pilotable en DALI. Convient à une installation sur un plafond d’une épaisseur maximum de 40mm. Pour le montage dans un plafond en béton, nous conseillons l'emploi d'un boîtier d'encastrement.

DOC120 LED Schematics
Farben
RAL9004 Noir de sécurité
RAL9007 Aluminium gris
RAL7016 Gris anthracite
RAL9016 Blanc signalisation
Materialinformationen
GehäuseCorps en fonte d'aluminium
SchraubenPCS Inox avec recovrement polymère
DichtungJoint silicone CCG®
SchlagfestigkeitIK07
SchutzartIP66
OberflächenbehandlungPeinture poudre en RAL7016, RAL9004, RAL9006, RAL9007 ou RAL9016
Korrosionsbeständigkeit5CE
InstallationConvient à une installation sur un plafond d’une épaisseur maximum de 40mm. Pour le montage dans un plafond en béton, nous conseillons l'emploi d'un boîtier d'encastrement.
Elektrische Informationen
Netzgerät / VorschaltgerätStandard - version DALI disponible en option
KabelDeux entrées de câble
Weitere Informationen
Durée de vieTa=25° L90B10 > 90000h
Classe d’efficacité énergétiqueC-D

Bemessungslichtstrom

To

Leistung

To
ArtikelnummerLichtverteilungLichtquelleBemessungslichtstromCRISpezifikationenPhotometrie
TextPDF
134-1737faisceau symétrique, extensif [B]LED-12/24W / 700 mA - 3000 K2709.280 ULD
134-1738faisceau symétrique, extensif [B]LED-12/24W / 700 mA - 4000 K289680 ULD
134-1739éclairage indirect, médium [M]LED-12/24W / 700 mA - 3000 K2998.680 ULD
134-1741faisceau symétrique, ultra intensif [EE]LED-12/24W / 700 mA - 3000 K2883.780 ULD
134-1742faisceau symétrique, ultra intensif [EE]LED-12/24W / 700 mA - 4000 K3082.580 ULD
134-1743faisceau symétrique, ultra intensif, 'cut-off' [EES]LED-12/24W / 700 mA - 3000 K3077.980 ULD
134-1744faisceau symétrique, ultra intensif, 'cut-off' [EES]LED-12/24W / 700 mA - 4000 K3290.280 ULD
134-1739wallwash [A20]LED-12/24W / 700 mA - 3000 K2405.680 ULD
134-1740wallwash [A20]LED-12/24W / 700 mA - 4000 K2571.580 ULD
134-1741faisceau symétrique ovalisante, extensifLED-12/24W / 700 mA - 3000 K2744.280 ULD
134-1742faisceau symétrique ovalisante, extensifLED-12/24W / 700 mA - 4000 K2933.480 ULD
134-1743faisceau symétrique ovalisante, ultra intensif, 'cut-off'LED-12/24W / 700 mA - 3000 K2865.980 ULD
134-1744faisceau symétrique ovalisante, ultra intensif, 'cut-off'LED-12/24W / 700 mA - 4000 K3063.580 ULD
134-1911faisceau symétrique, extensif [B]LED-12/24W / 700 mA - 2700 K2522.380 ULD
134-1912éclairage indirect, médium [M]LED-12/24W / 700 mA - 2700 K2791.880 ULD
134-1913faisceau symétrique, ultra intensif [EE]LED-12/24W / 700 mA - 2700 K2684.880 ULD
134-1914faisceau symétrique, ultra intensif, 'cut-off' [EES]LED-12/24W / 700 mA - 2700 K2865.680
134-1740éclairage indirect, médium [M]LED-12/24W / 700 mA - 4000 K3205.480 ULD
Einträge 1 bis 18 von 18.

Accessories

ArtikelnummerTitelSpezifikationen
TextPDF
430-0013DALI interface
ItemDownload
Produktbilder
Photometrie
Installationsanleitung
Revit Files - DOC120 LED
