DOC100 Série

DOC110 LED

Static White Darklight Darklight + Tunable White

Choisissez une famille :

P96 ⌀117 mm | DOC110 LED P96 ⌀155 mm | DOC120 LED P96 ⌀216 mm | DOC140 LED
Accueil
Produits
Downlights

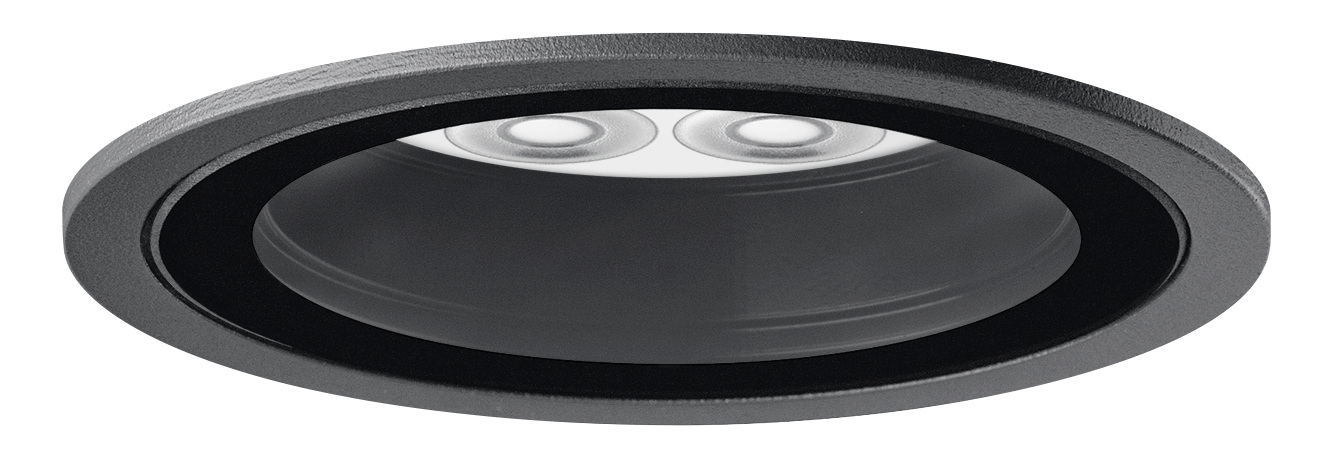

DOC110 LED
Fiche technique de la famille Instructions d'installation Autres téléchargements

IP66, Classe I. Classe II sur demande. IK07. Corps en fonte d'aluminium. Visserie inox avec traitement PCS. Protection contre la corrosion 5CE. Joint silicone. Verre de sécurité. Deux entrées de câble. Version en 2200K disponible. À préciser lors de la demande de devis. Luminaire pilotable en DALI. Convient à une installation sur un plafond d’une épaisseur maximum de 40mm. Pour le montage dans un plafond en béton, nous conseillons l'emploi d'un boîtier d'encastrement.

DOC110 LED Schematics
Couleurs
RAL9004 Noir de sécurité
RAL9007 Aluminium gris
RAL7016 Gris anthracite
RAL9016 Blanc signalisation
Description du matériel
CorpsCorps en fonte d'aluminium, visserie inox avec traitement PCS
VisseriePCS Inox avec recovrement polymère
JointJoint silicone CCG®
IKIK07
IPIP66
FinitionFinition: Peinture poudre disponible avec 40 RAL différents
Protection contre la corrosion5CE
MontageConvient à une installation sur un plafond d’une épaisseur maximum de 40mm. Pour le montage dans un plafond en béton, nous conseillons l'emploi d'un boîtier d'encastrement.
Description électrique
DriverStandard - version DALI disponible en option
CâbleDeux entrées de câble
Alimentation électrique220-240V / 50-60 Hz with 0-10V dimming
Informations complémentaires
Durée de vieTa=25° L90B10 > 90000h
Classe d’efficacité énergétiqueC-D

Données en sortie de luminaire

To

Puissance

To
Code produitDistribution photométriqueSource lumineuseDonnées en sortie de luminaireIRCCaractéristiquesPhotométrie
TextePDF
134-1625faisceau symétrique, extensif [B]LED-6/12W / 700 mA - 3000 K1347.180
134-1626faisceau symétrique, extensif [B]LED-6/12W / 700 mA - 4000 K144080
134-1627éclairage indirect, médium [M]LED-6/12W / 700 mA - 3000 K1511.880
134-1628éclairage indirect, médium [M]LED-6/12W / 700 mA - 4000 K1616.180
134-1631faisceau symétrique, ultra intensif [EE]LED-6/12W / 700 mA - 3000 K1496.580
134-1632faisceau symétrique, ultra intensif [EE]LED-6/12W / 700 mA - 4000 K1599.780
134-1633faisceau symétrique, ultra intensif, 'cut-off' [EES]LED-6/12W / 700 mA - 3000 K1610.780
134-1634faisceau symétrique, ultra intensif, 'cut-off' [EES]LED-6/12W / 700 mA - 4000 K1721.880
134-1627wallwash [A20]LED-6/12W / 700 mA - 3000 K1142.480
134-1628wallwash [A20]LED-6/12W / 700 mA - 4000 K1221.280
134-1631faisceau symétrique ovalisante, extensifLED-6/12W / 700 mA - 3000 K1386.380
134-1632faisceau symétrique ovalisante, extensifLED-6/12W / 700 mA - 4000 K1481.980
134-1633faisceau symétrique ovalisante, ultra intensif, 'cut-off'LED-6/12W / 700 mA - 3000 K1526.280
134-1634faisceau symétrique ovalisante, ultra intensif, 'cut-off'LED-6/12W / 700 mA - 4000 K1631.580
134-1907faisceau symétrique, extensif [B]LED-6/12W / 700 mA - 2700 K1254.280
134-1908éclairage indirect, médium [M]LED-6/12W / 700 mA - 2700 K1407.580
134-1909faisceau symétrique, ultra intensif [EE]LED-6/12W / 700 mA - 2700 K1393.380
134-1910faisceau symétrique, ultra intensif, 'cut-off' [EES]LED-6/12W / 700 mA - 2700 K1499.680
134-1908wallwash [A20]LED-6/12W / 700 mA - 2700 K1063.680
Affichage de 1 à 19 sur 19 résultats

Accessories

Code produitTitreCaractéristiques
TextePDF
134-1641Pots d'encastrement BDO11-III
